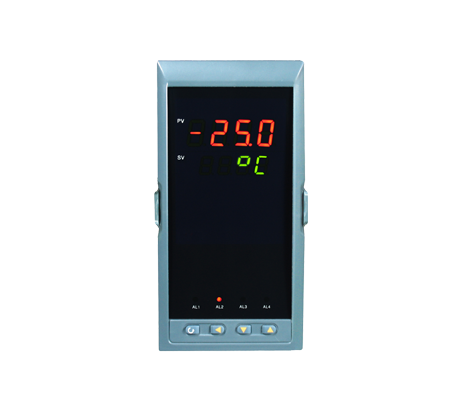

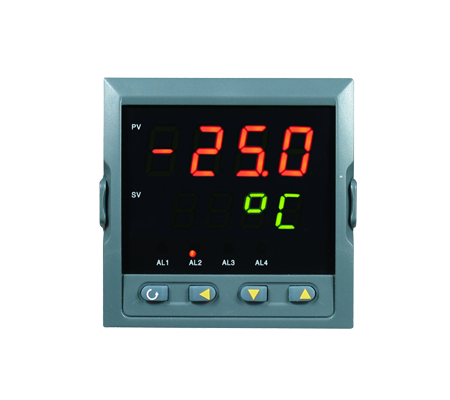

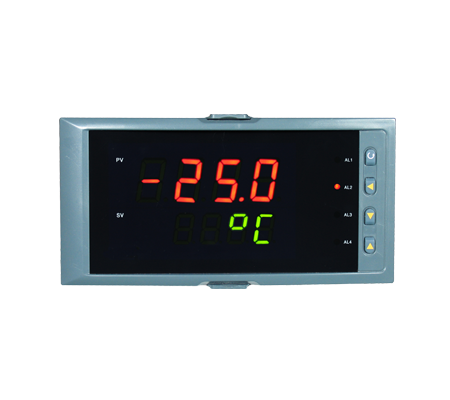

CN511型數字顯示控制儀

工業過程中各種參數，如溫度、壓力、物位、PH、EC、DO等，通過現場傳感器、變送器等轉換成標準電信號，傳輸給顯示控制儀表。顯示儀可以直觀的顯示這些參數的數值，同時可以輸出控制信號、模擬信號、通訊等。CN511型數顯儀采用智能處理器，F(xiàn)lash存儲等技術，超前的設計理念，簡潔明快的外觀，可靠耐用的品質，可以放心選用。

產品特點

1.參數設定密碼鎖定；
2.參數設置斷電永久保存；
3.參數恢復出廠設定功能；
4.萬能信號輸入；

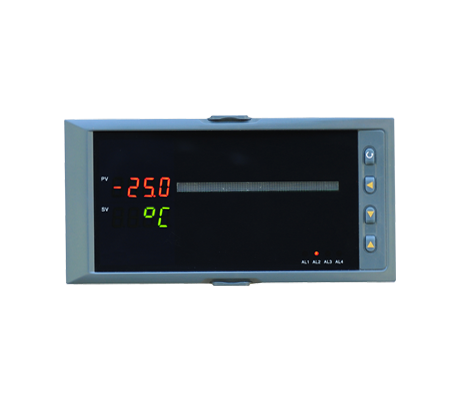

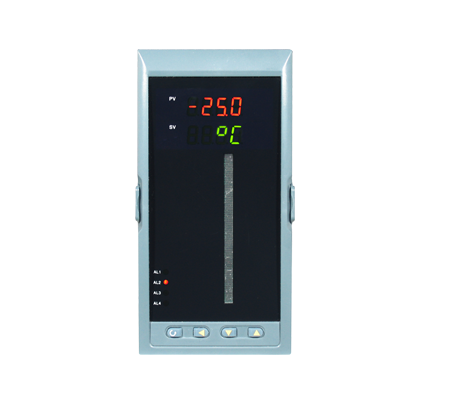

5.雙屏LED數碼顯示，光柱模擬指示（0-100%）；
6.靈活的輸出功能及方式；
7.抗干擾能力強；

產品優勢

CN511型數字顯示控制儀采用了表面貼裝工藝，全自動貼片機生產，具有很強的抗干擾能力。本儀表支持多種信號類型輸入，可與各類傳感器、變送器配套使用，實現對溫度、壓力、液位、速度、力等物理量的測量顯示，可同時顯示四路測量信號，可帶8路分別報警輸出或4路分別變送輸出功能、RS485/232通訊等輸出功能，適用于需要進行多測量點檢測的系統。

技術參數

輸入

輸入信號

電流

電壓

電阻

電偶

輸入阻抗

≤250Ω

≥500KΩ

輸入電流最大限制

30mA

輸入電壓最大限制

＜6V

輸出

輸出信號

電流

電壓

繼電器

24V配電或饋電

輸出時允許負載

≤500Ω

≥250 KΩ

（注：需要更高負載能力時須更換模塊）

AC220V/2A

DC24V/2A

≤30mA

綜合參數

測量精度

0.2%FS±1字

設定方式

面板輕觸式按鍵數字設定；參數設定值密碼鎖定；設定值斷電永久保存。

顯示方式

-1999～9999測量值顯示、設定值顯示，發光二級管工作狀態顯示

使用環境

環境溫度：0～50℃；相對濕度：≤85%RH； 避免強腐蝕氣體。

工作電源

AC 100～240V（開關電源） （50-60HZ）； DC 20～29V （開關電源）。

功耗

≤4W

結構

標準卡入式

通訊

采用標準MODBUS通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米。

注：儀表帶通訊功能時，通訊轉換器最好選用有源轉換器

測量輸入

輸入

信號

電流：0～20mA、0～10mA、4～20mA

輸入阻抗：≤100Ω

輸入電流最大限制：≤30mA

電壓：0～5V、1～5V、0～10V（特殊定制）、0～20mV、0～100mV

輸入阻抗：≥500KΩ

熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2

線性電阻：0～400Ω

熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

頻率信號：范圍：0～10KHz，波形：矩形、正弦波、方波

輸出

輸出

信號

模擬輸出：4～20mA（負載電阻≤480Ω）、0～20mA（負載電阻≤480Ω）、0～10mA（負載電阻≤960Ω）、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制）

報警輸出：繼電器控制輸出—AC220V/2A、DC24V/2A（阻性負載）

饋電輸出：DC24V±1，負載電流≤50mA

通訊輸出：RS485/RS232通訊接口，波特率1200～19200bps可設置，采用標準MODBUS RTU通訊協議，RS485通訊距離可達1公里；RS232通訊距離可達：15米。

綜合參數

測量精度

0.2%FS±1d

設定方式

面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。

顯示方式

背光式3.5英寸128*64高分辯率點陣式白屏黑字液晶屏

顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等

記錄間隔

1、2、4、6、15、30、60、120、240秒九檔可供選擇

存儲長度

3天（間隔1秒時）—720天（間隔240秒時）

數據

備份

最大支持2GB優盤進行歷史數據備份；最大支持2GB SD卡進行數據擴展

打印控制

打印接口為RS232C，可直接配接SP-A40SH系列串行打印機

使用環境

環境溫度：0～50℃；相對濕度：≤85%RH；避免強腐蝕氣體。

工作電源

AC 100～240V（開關電源），50/60Hz；DC 12～36V（開關電源）。

功耗

≤5W

結構

標準卡入式

使用注意事項

1.本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形；
2.請不要將帶電品靠近信號端子，可能引起故障；
3.請不要對本表沖擊；
4.如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系；
5.為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘；
6..儀表一般不需日常維護，在出現明顯的故障時，請不要自行開箱修理！
7.啟動電源后，儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源, 檢查電源是否正常。
8.不允許更換元?dú)饧蚪Y(jié)構,以免影響性能。
