溫度儀表

化工生產工藝中各類化學反應需要在特定的溫度和壓力下進行，所以需要用到溫度測量儀表來監測溫度。因化工的特殊性，多選擇防爆的溫度變送器。

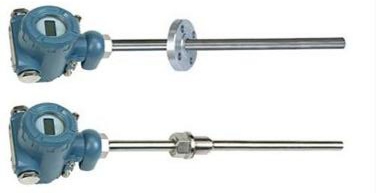

圖例：CN611-P（PT100）型鉑熱電阻

壓力儀表

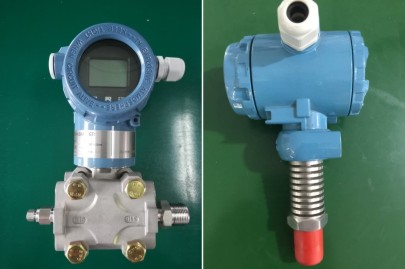

化工生產工藝中各類化學反應需要在特定的溫度和壓力下進行，所以需要用到壓力測量儀表來監測壓力。因化工的特殊性，多選擇防爆的壓力變送器。

流量計

化工行業不同的工藝工段，流量測量的介質不同，會使用到不同種類的流量計，比如電磁流量計，渦街流量計，渦輪流量計，熱式氣體質量流量計，金屬轉子流量計及各類差壓式流量計。根據使用場地的不同，會選用防爆或非防爆的產品。

電磁流量計

電磁流量計是測速式流量計，適用于具有導電性液體體積流量的測量。CN311型電磁流量計主要由變送器和轉換器組成。被測介質的流量經變送器變換成感應電勢后，再經轉換器把感應電勢信號轉換成為電流信號作為輸出，以便進行遠方指示記錄或作為控制信號。電磁流量計在測量通道內無任何固定或可動的節流部件，對流體無壓力損失，其輸出特性與被測液體的密度、黏度、流動狀況無關，適用于測量介質中帶有固體微顆粒的流體流量。電磁流量計可以根據各種不同介質的化學特性選擇襯里及電極材料，使用范圍廣；同時電磁流量計安裝對于直管段的要求不太高，直管段要求通常為前5D、后3D(D為所選儀表的內直徑)。正是因為電磁流量計的這些特點，因此它在化工行業得到廣泛應用。

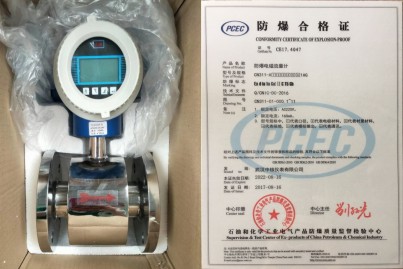

圖例：CN311-A型一體式,分體式電磁流量計；

熱式氣體質量流量計

熱式氣體質量流量計是真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量。寬量程比，可測量流速高至100Nm/s 底至 0.5Nm/s 的氣體，可以用于氣體檢漏。 抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影 響。 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。（需要特殊定制） 數字化設計。整體數字化電路測量，測量準確、維修方便。采用 RS-485 通訊，或 HART 通訊，可以實現工廠自動化、集成化。

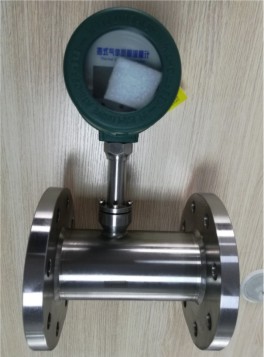

圖例：CN361-A型管段式熱式氣體質量流量計

渦輪流量計

渦輪流量計是一種精密流量測量儀表，測量無雜質、無腐蝕液體的流量和總量。它被廣

泛用于石油、化工、冶金、科研等領域。當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。

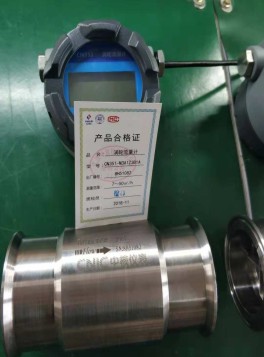

圖例：CN351型智能渦輪流量計

渦街流量計

渦街流量計是流量測量和自動控制的重要儀表，可適用于氣體、液體、蒸汽的流量測量，廣泛用于石油、化工、冶金、熱力、紡織、造紙、電力、環保及市政建設等行業。

其主要功能及特點是具有較寬的測量量程范圍、精確度高、壓損小，具有高可靠性和長期穩定性；結構簡單，安裝維護方便，無可動部件、無機械磨損；全新的外觀設計，本體采用精密鑄造工藝，外形美觀，耐高溫、抗腐蝕性強；常用信號有脈沖或者模擬信號，信號穩定，抗干擾能力強。

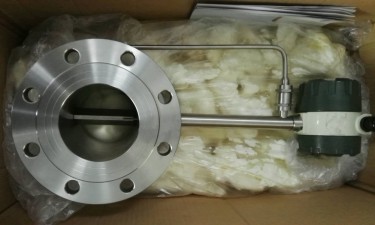

圖例：CN321型智能渦街流量計

金屬轉子流量計

金屬管浮子流量計（金屬管轉子流量計）是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。金屬管浮子流量計由測量管（傳感器）和指示器（電子轉換器）組成，選擇不同形式的測量管和指示器，可裝配成多種形式的整機，以適應現場的需求。金屬管浮子流量計以其優良性能和可靠性，以及較好的性能價格比，在石化、鋼鐵、電力、冶金、輕工、食品、制藥、水處理等行業廣泛的應用。

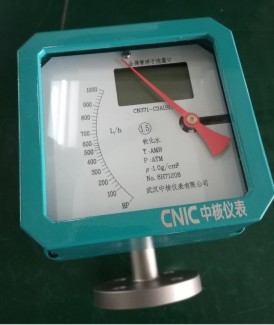

圖例：CN371型金屬轉子流量計

物（液）位計

化工產品在生產和存儲的過程中，需要知道罐體內的物料高度，所以會安裝一些物（位）測量儀表。用的比較多是是雷達物位計，磁翻板液位計，超聲波液位計，磁浮子液位計，電動浮筒液位計；

雷達物位計

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號。CN216-B 系列傳感器是26G高頻雷達式物位測量儀表，測量最大距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。

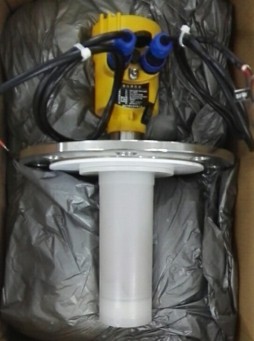

圖例：CN216－B型高頻喇叭口雷達物位計（防腐，帶電伴熱型）

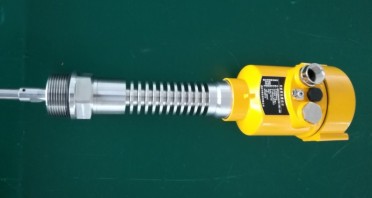

圖例：CN216－C型導波雷達物位計（高溫型）

超聲波液位計

物位計由設計于一體的超聲波探頭和電子單元構成。物位計安裝于容器上部，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回波由探頭接收并轉換為電信號。從超聲波發射到被重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。通過減法運算就可得出物位值。

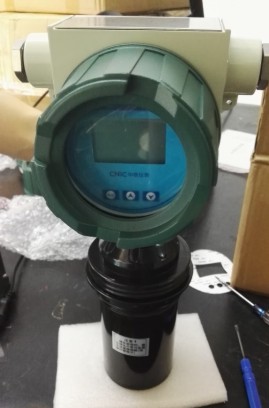

圖例：CN211－B型防爆超聲波液位計

磁翻板液位計

CN215 系列磁翻板( 柱 )液位計是以磁性浮子驅動雙色磁板( 柱 )指示液位，可用于各種酸堿儲罐的介質液位檢測。它彌補了玻璃板( 管 )液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合，具有可靠的安全性。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質更顯其優越性。比傳統的玻璃板 ( 管 ) 液位計具有更高的可靠性、安全性、先進性、適用性。

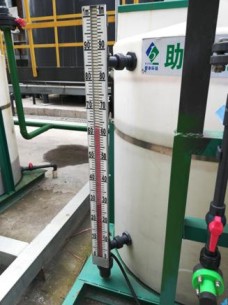

圖例：CN215型磁翻板液位計

磁浮子液位計

磁浮子液位計的工作原理基于浮子的浮力及磁性原理。當浮子隨著液位（界面）上下浮動，浮子內永磁體的磁力作用于導管內的干簧管，使相應高度的干簧管閉合，得到正比于液位的電壓信號，經轉換器轉換成標準信號。CN214系列浮子液位(界面）變送器主要用于工業生產過程中各貯槽、容器中貯料液位、界面的連續測量。儀表輸出4 ～ 20mA.DC 標準直流電流信號，供給顯示、記錄、多點巡檢、控制、調節等儀表或 PLC 、 DCS 、 FCS 系統 , 以實現對液位、界面的自動記錄和調節。

適用于冶金、化工、船舶、環保、電站、造紙、制藥、印染、食品、市政等行業的液位、油位、油水界面、泡沫界面的連續監測。

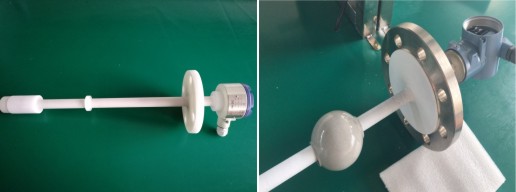

圖例：CN214磁浮子液位計（桿式防腐型）

分析儀表

化工產品生產工藝中，有很多需要控制的物理參數，比如介質的PH值，電導率值，酸濃度或堿濃度，后期水處理環節還會監測水質溶解氧含量，濁度等。

圖例：CN117型本安防爆PH變送器
