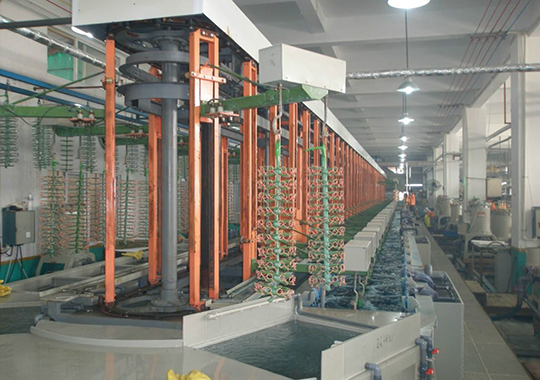

行業特性
電鍍生產中產生的廢水成分非常復雜，除含氰(CN-)和酸堿外，重金屬是電鍍業潛在危害性極大的污水類別，這些物質嚴重危害環境和人類身體健康。電鍍工廠排出的廢水和廢液中含有大量金屬離子如：鉻、鎬、鎳，含氰，含酸，含堿，一般常含有有機添加劑。金屬離子有的以簡單的陽離子形式存在，有的則以酸根陰離于形式存在，有的以復雜的絡合離子存在。
電鍍廢水處理常用中和沉淀法、中和混凝沉淀法、氧化法、還原法、鋇鹽法、鐵氧體法等化學方法?；瘜W(xué)法設備簡單，投資少，應用較廣，但常留下污泥需要進一步處理?；瘜W(xué)法處理過程中需要在廢水中添加一定量的化學原料，所以在處理工藝過程中需要對流量，液位，PH值及ORP值進行測量。
自控儀表應用方案壓力變送器
電鍍廢水處理中壓力檢測多為泵出口處設置就地壓力表或則壓力變送器，如果需要設置壓力變送器則多選用目前應用非常廣泛技術也很成熟的智能型壓力變送器，以便于通過配合手操器對壓力變送器進行量程設置、調零等操作。在污水處理后期的污泥處理環節，有些板框式壓濾機也會使用到壓力變送器。

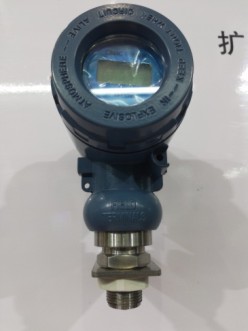

圖例：CN421-A型壓力變送器
流量計
電鍍廠里流量計是非常重要的一類儀表。在電鍍工藝過程中對酸液堿液的添加及不同工段清洗水的用量需要做計量統計，同時污水處理站的接收廢水需要計量，依靠流量測量儀表來提供必要的數據才能對運行經濟效果進行考核、分析。電鍍行業流量測量儀表中，大多數介質都是強酸強堿性，需要測量儀表有很強的防腐性能，目前應用較為廣泛的是四氟乙烯襯里的電磁流量計。
電磁流量計是測速式流量計，適用于具有導電性液體體積流量的測量。CN311型電磁流量計主要由變送器和轉換器組成。被測介質的流量經變送器變換成感應電勢后，再經轉換器把感應電勢信號轉換成為電流信號作為輸出，以便進行遠方指示記錄或作為控制信號。電磁流量計在測量通道內無任何固定或可動的節流部件，對流體無壓力損失，其輸出特性與被測液體的密度、黏度、流動狀況無關，適用于測量污水處理中帶有固體微顆粒的流體流量。同時電磁流量計安裝對于直管段的要求不太高，直管段要求通常為前5D、后3D(D為所選儀表的內直徑)。正是因為電磁流量計的這些特點，因此它在污水處理中得到廣泛應用。在污水處理廠的進出水管線、污泥管線上都可以考慮設計電磁流量計進行測量。需要注意的是電磁流量計對于測量液體的電導率和流速都有要求，需要在設計時特別注意加以考慮。
圖例：CN311-A型一體式電磁流量計；
液位計
電鍍污水處理中使用較多的液位檢測儀表是超聲波液位計和磁翻板液位計。
超聲波液位計
超聲波液位計無機械可動部分，可靠性高，安裝簡單、方便，屬于非接觸測量，且不受液體的粘度、密度等影響，因此多用于藥池、排泥水池等的液位測量。
CN211系列超聲波液位計的傳感器由一對發射、接收換能器組成。發射換能器面對液面發射超聲波脈沖，超聲波脈沖從液面上反射回來，被接收換能器接收。根據發射至接收的時間可確定傳感器與液面之間的距離，即可換算成液位。根據超聲波液位計的非接觸式測量原理，因此從理論上來講，它適用于污水處理工藝過程中的液位測量。但在實際應用中它會受到各種因素如安裝位置、溫度、壓力、濕度以及被測介質表面的泡沫、浪涌等的影響。根據超聲波特性，頻率越低，傳輸距離越遠，但聲波的指向性就越差;頻率越高，指向性越好，但傳輸距離越小。目前超聲波液位計的測量范圍從0.5米到幾十米。

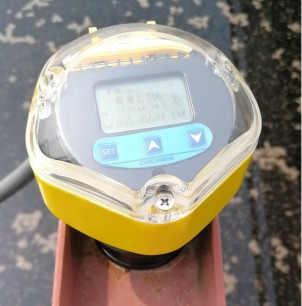

圖例：CN211型一體式超聲波液位計

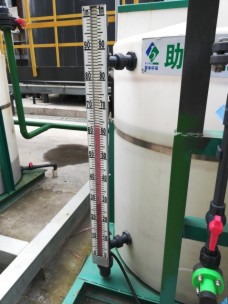

磁翻板液位計
CN215 系列磁翻板( 柱 )液位計是以磁性浮子驅動雙色磁板( 柱 )指示液位，可用于各種酸堿儲罐的介質液位檢測。它彌補了玻璃板( 管 )液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合，具有可靠的安全性。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質更顯其優越性。比傳統的玻璃板 ( 管 ) 液位計具有更高的可靠性、安全性、先進性、適用性。
圖例：CN215型磁翻板液位計
分析儀表
在污水處理過程中，有許多反映水質的重要參數如：溶解氧(DO)、pH、污泥濃度、濁度、SS懸浮物等。在線檢測這些參數可以實時地了解和掌握污水處理的情況，并根據這些參數對工藝及設備的運行進行自動控制和調整，以確保污水處理的正常運行并達到排放標準。在電鍍廢水處理中對PH/ORP值的監控更為關注。
pH計
中和沉淀法操作簡單，是常用的處理廢水方法。在含重金屬的廢水中加入堿進行中和反應，使重金屬生成不溶于水的氫氧化物沉淀形式加以分離。實踐證明，在廢水中常常有多種重金屬共存，當廢水中含有Zn、Pb、Sn、Al等兩性金屬時，pH值偏高，可能有再溶解傾向，因此要嚴格控制pH值，實行分段沉淀；同時廢水中若pH值高，需要處理后才可排放；
以化學還原法處理廢水時，電鍍廢水中的Cr主要以Cr6+離子形態存在，因此向廢水中投加還原劑將Cr6+還原成微毒的Cr3+后，投加石灰或NaOH產生Cr(OH)3沉淀分離去除?；瘜W(xué)還原法治理電鍍廢水中需要控制還原劑的投加量，所以需要實時測量一個重要的指標－氧化還原電位（ORP值），使用在線ORP分析儀。

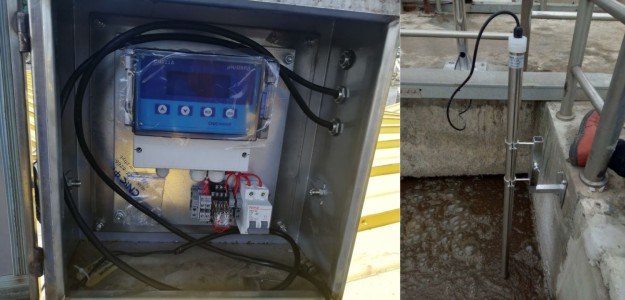

圖例：CN111-A型在線PH/ORP計
電導率在線分析儀
電鍍廢水使用膜系統過濾工藝時，檢驗產水質量是否達到排放標準，會測量產水中金屬離子含量的指標，使用在線電導率分析儀表。

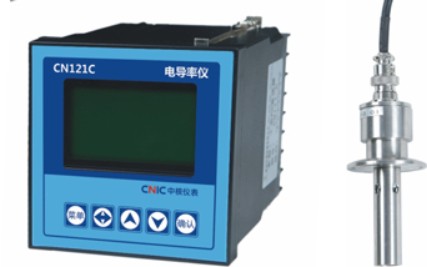

圖例：CN121-C型在線電導率儀
